梯级式电缆桥架

XQJ-T 梯级式电缆桥架 序号 规格尺寸 理论重量   序号 规格尺寸 理论重量   序号 规格尺寸 理论重量 1 200x60 13.70 7 400x60 23.20 13 600x60 29.78 2 200x100 17.96 8 400x100 27.29 14 600x100 35.92 3 200x150 25.97 9 400x150 33.25 15 600x150 43.56 4 300x60 14.85 10 500x60 25.70 16 800x60 41.57 5 300x100 18.48 11 500x100 29.80 17 800x100 48.95 6 300x150 28.31 12 500x150 35.75 18 800x150 58.11 说明：1、高度h=60/100为单排连接孔，高度h=150为双排连接孔。2、理论重量只作参考，不作实物交付依据。

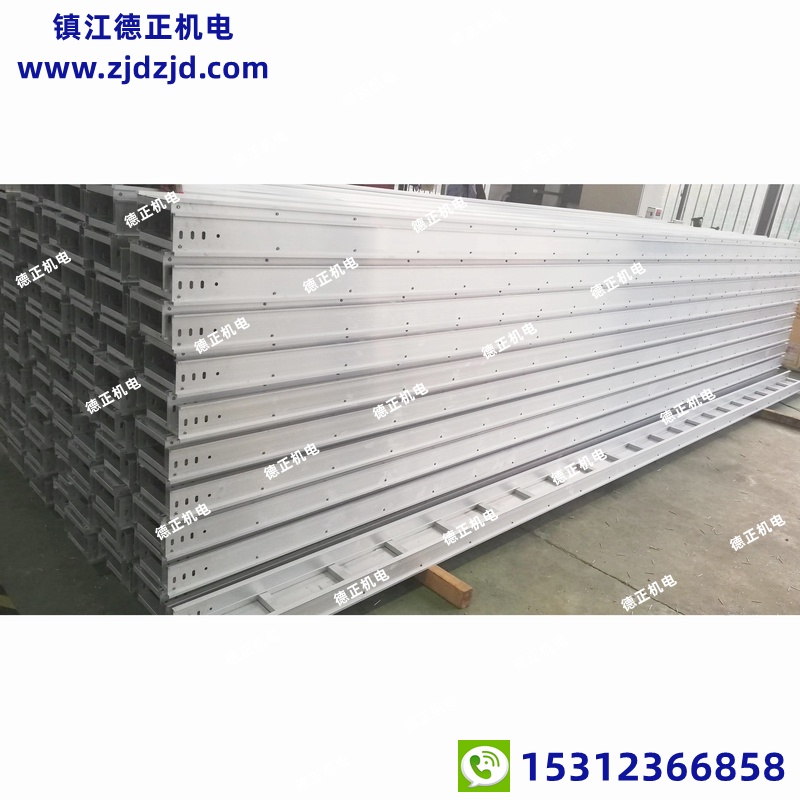

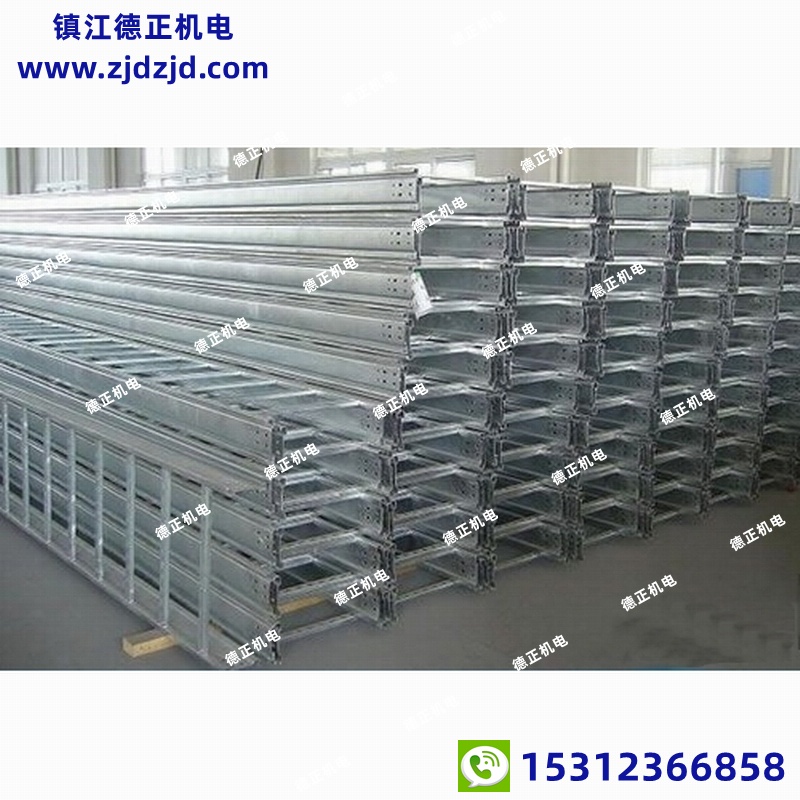

热镀锌梯级式电缆桥架	热镀锌梯级式电缆桥架	热镀锌梯级式电缆桥架	不锈钢梯级式电缆桥架



大跨距梯级式电缆桥架	大跨距梯级式电缆桥架	大跨距梯级式电缆桥架	玻璃钢梯级式电缆桥架



▎梯级式电缆桥架说明

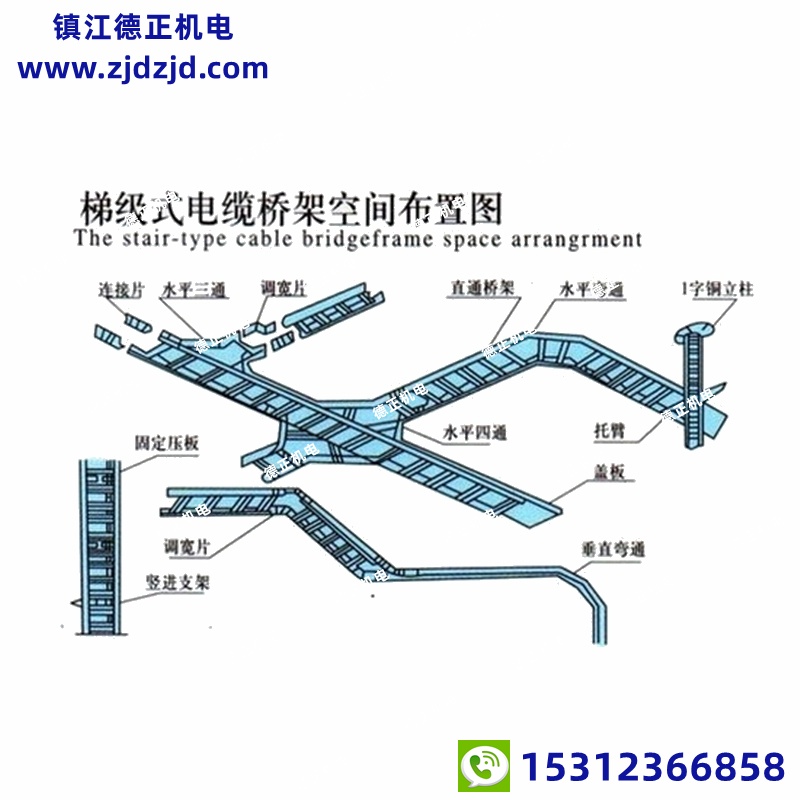

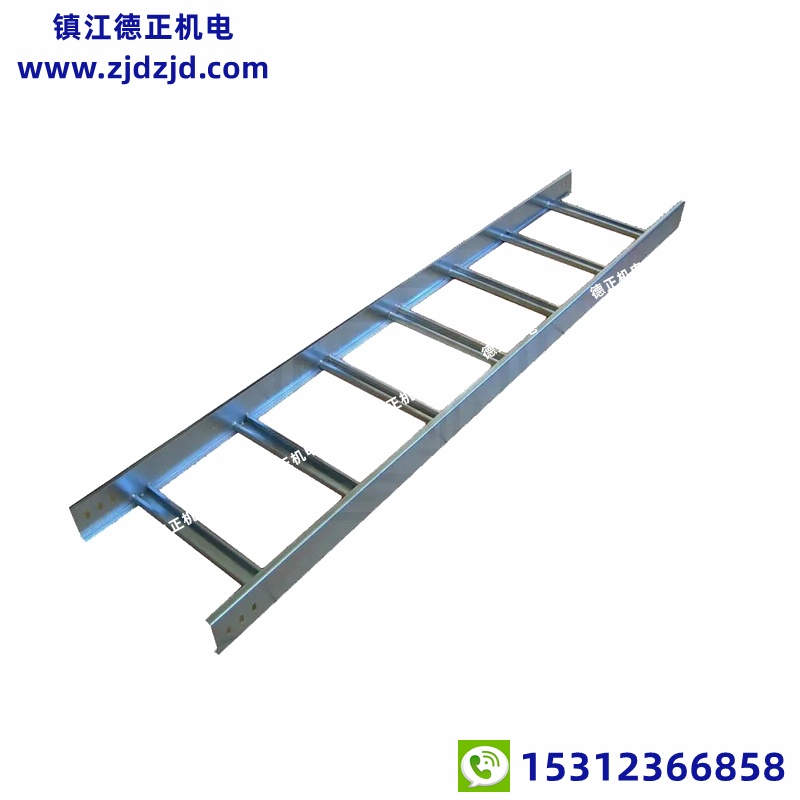

梯式直通电缆桥架的结构特征为梯架代号T，梯架主体结构由梯邦和梯撑组成，梯邦也叫侧板，梯撑也叫横档。 梯级电缆桥架可采用的原材料有碳钢镀锌梯式桥架，不锈钢梯式桥架，铝合金梯式桥架等，还有防火喷塑梯式桥架，以及热浸锌梯式桥架等。 　　 梯级式桥架具有重量轻、成本低、跨巨大、造型别致、安装方便、通风散热性好等优点。梯级式桥架广泛适用于直径较大的电缆敷设，特别适用于高压、低压、动力电缆的敷设。缺点是：不防尘、不防干扰。
