防爆挠性连接管
|
产品种类 |
增安型防爆挠性管、隔爆型防爆挠性管、防爆金属软管、防爆编织软管、全不锈钢防爆挠性连接管、防爆管、隔爆管、普利卡防爆挠性管、普利卡隔爆挠性管 |
|
终端螺纹 |
M、Z、G、ZG、PT、NPT等，可按具体要求制作 |
制造材料 |
20#、35#、1Cr18Ni9Ti、304、316、316L等 |
防爆标志 |
隔爆型 Exd ⅡC；增安型 ExeⅡ |
适用工况
|
爆炸气体环境：1区、2区；爆炸气体混合物：ⅡA、ⅡB、ⅡC |
产品特点 |
结构先进，连接牢靠，密封性和反复性好，安装检修方便，工作安全可靠。 |
防尘防水挠性管 金属软管
|
产品种类 |
防尘防水挠性连接管，防尘挠性管，阻燃包塑金属软管，电缆保护套管，不锈钢金属软管 |
|
终端螺纹 |
M、Z、G、ZG、PT、NPT等，可按具体要求制作 |
制造材料 |
20#、35#、1Cr18Ni9Ti、304、316、316L、H62等 |
防护等级 |
IP56 |
适用工况
|
爆炸气体环境：1区、2区；爆炸气体混合物：ⅡA、ⅡB、ⅡC |
产品特点 |
结构先进，连接牢靠，密封性和反复性好，安装检修方便，工作安全可靠。 |
|
|
|
|

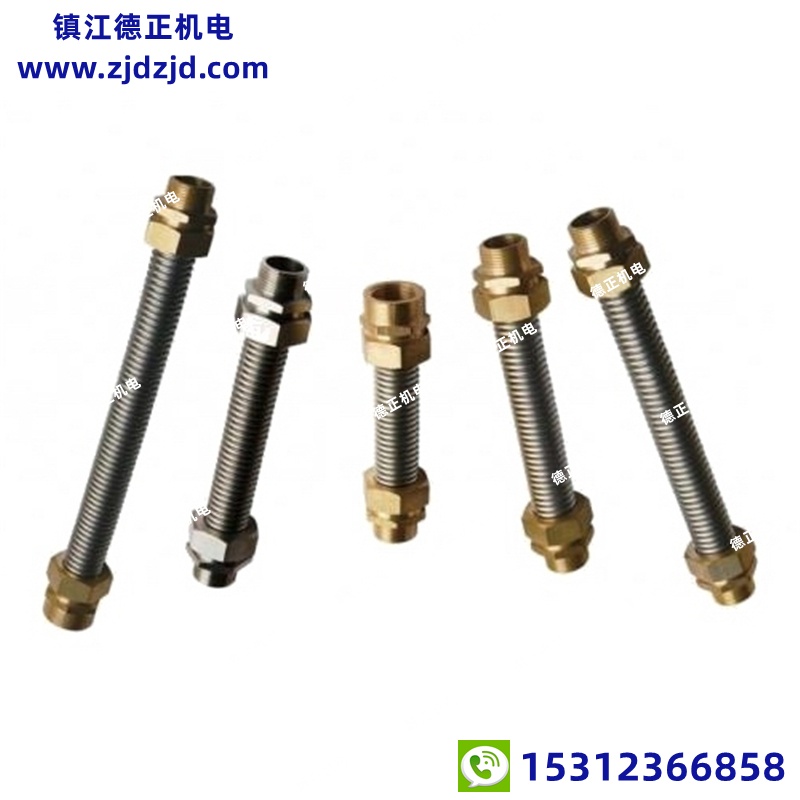

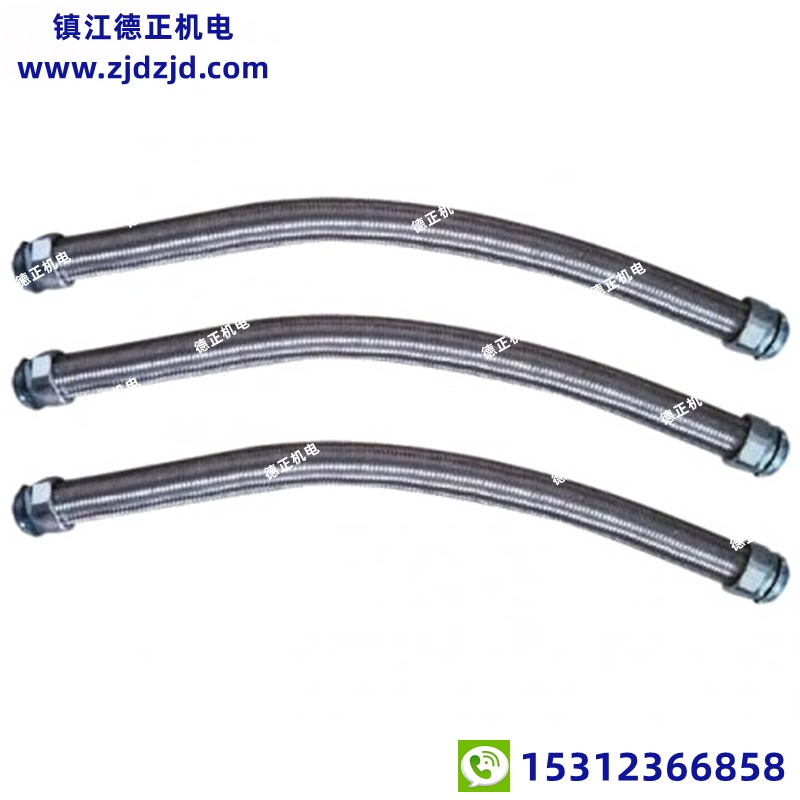

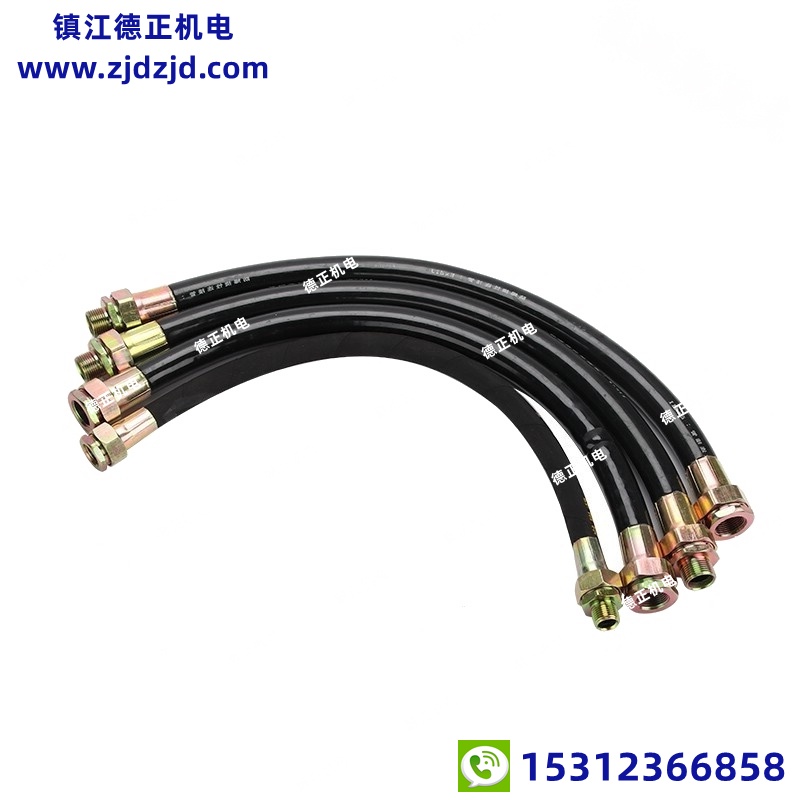

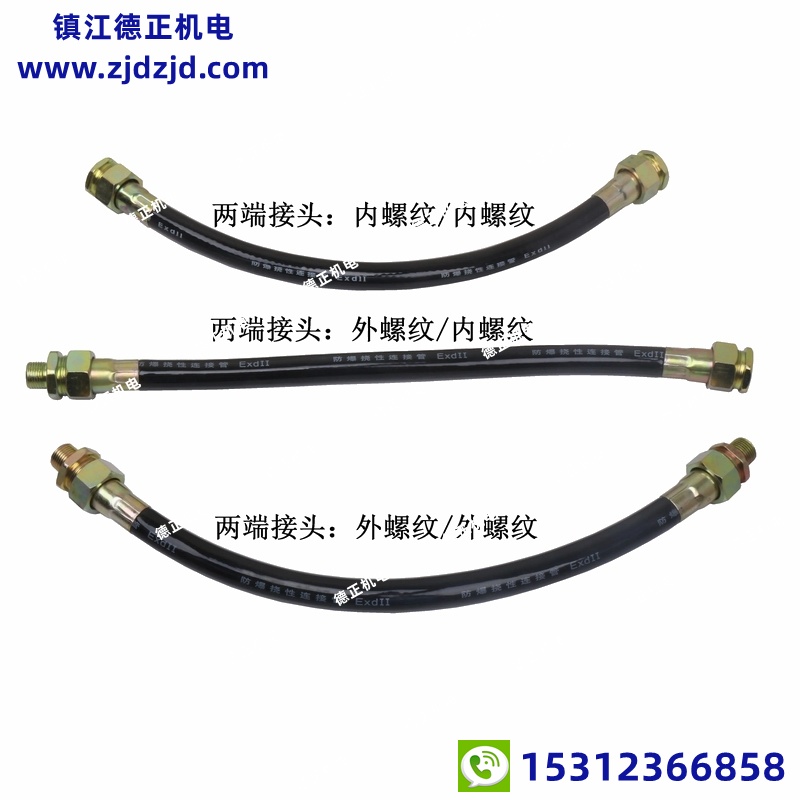

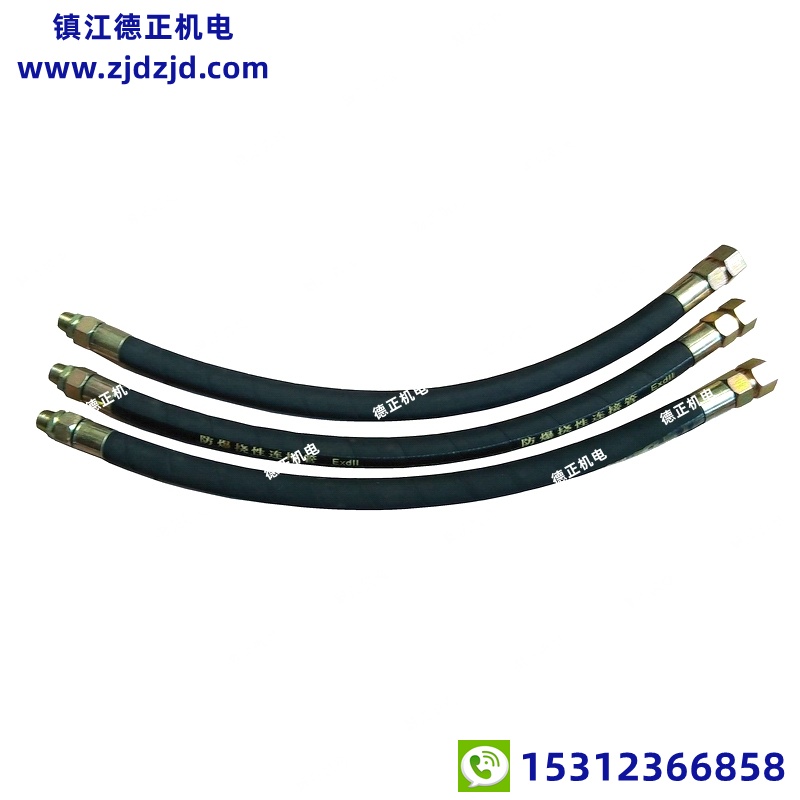

防爆挠性管 |
防爆挠性管 |
防爆挠性管 |

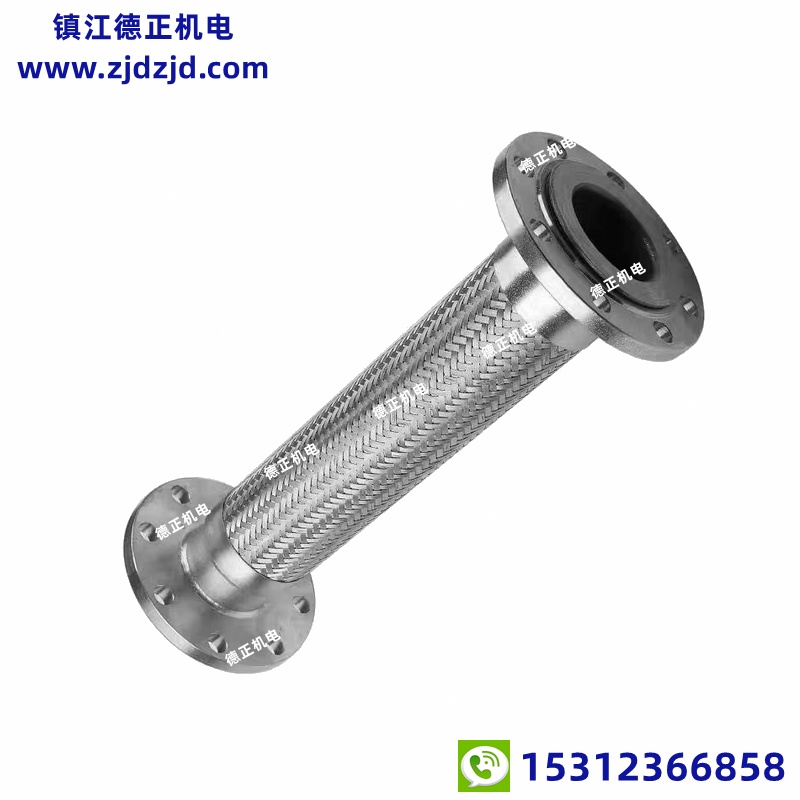

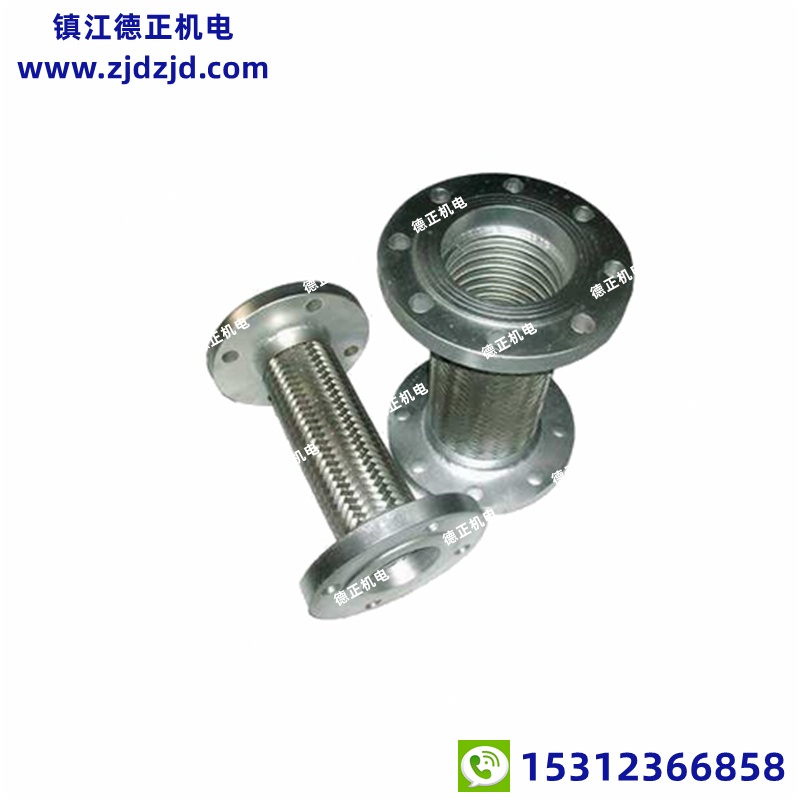

法兰式防爆挠性管 |
|
|
|
|

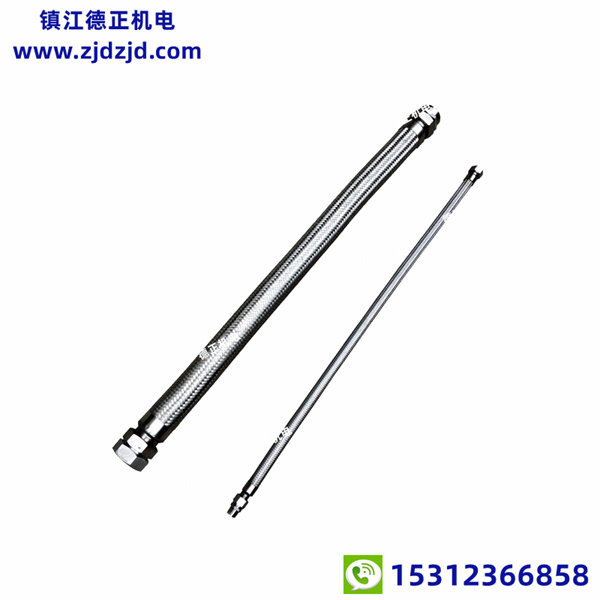

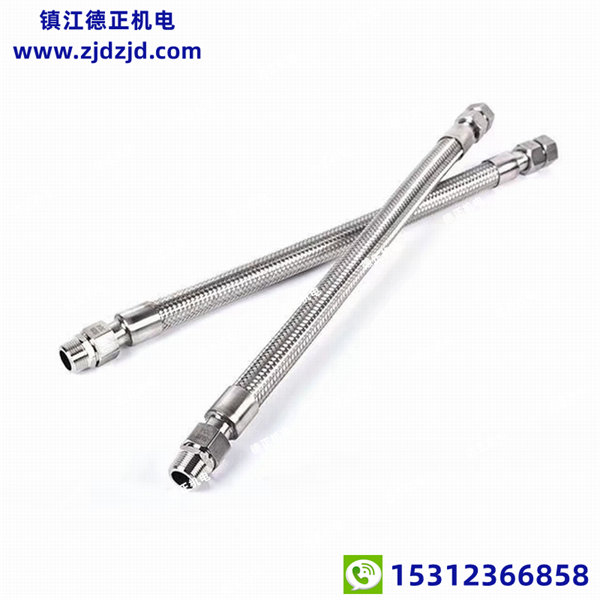

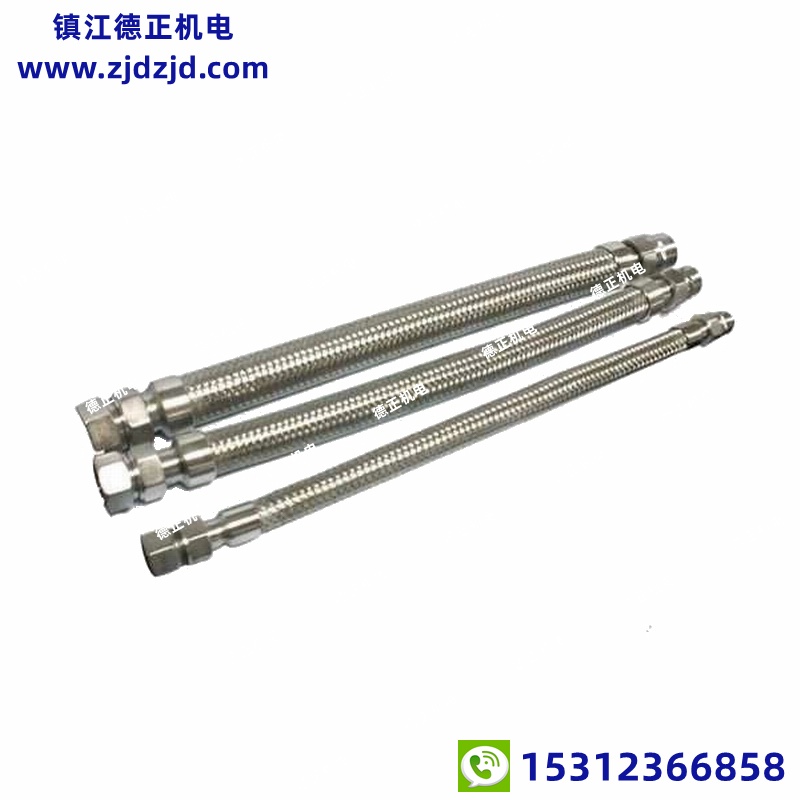

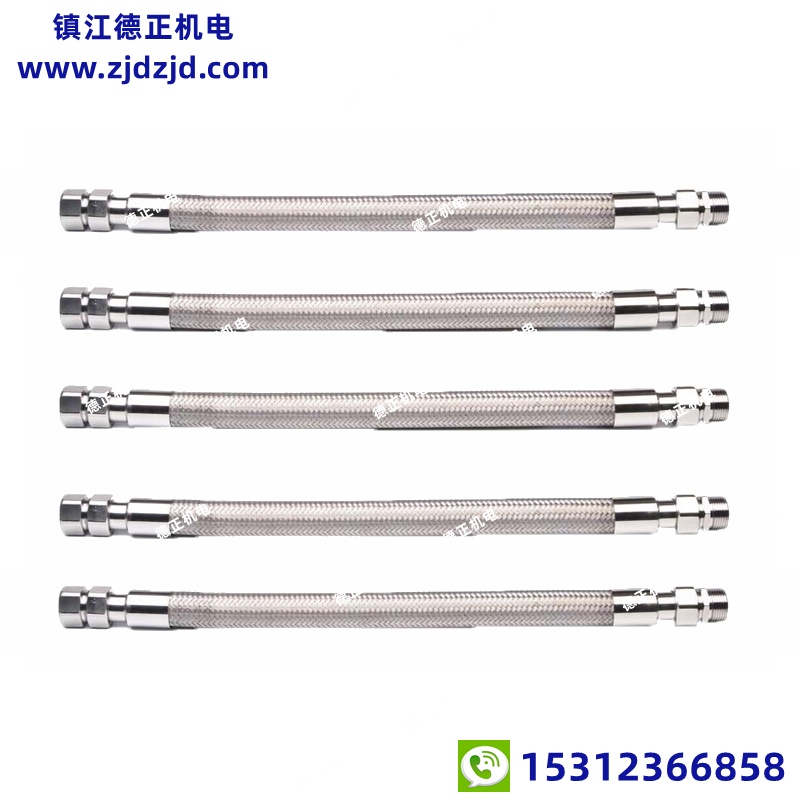

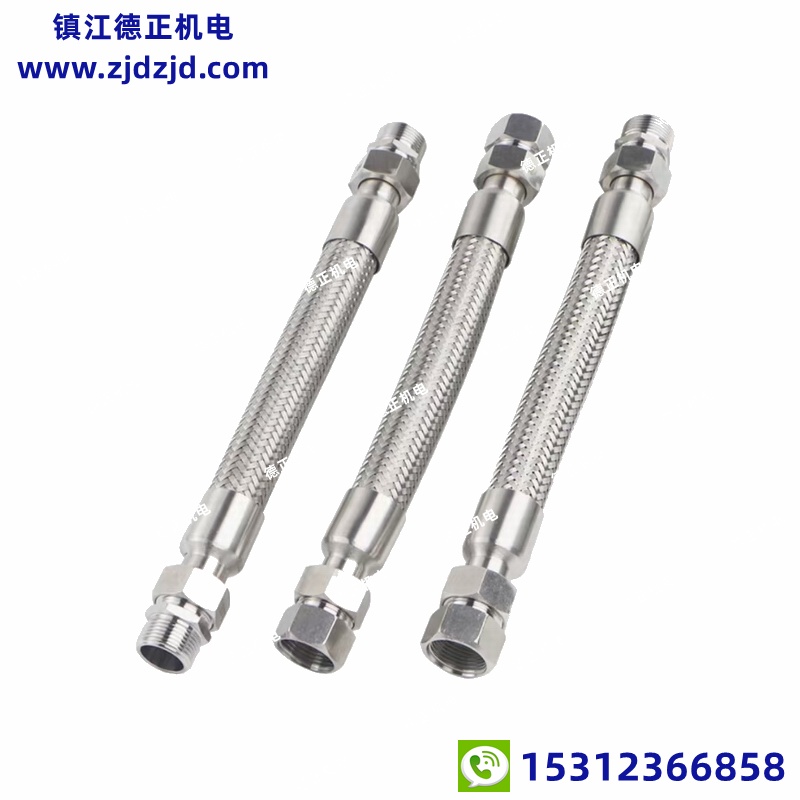

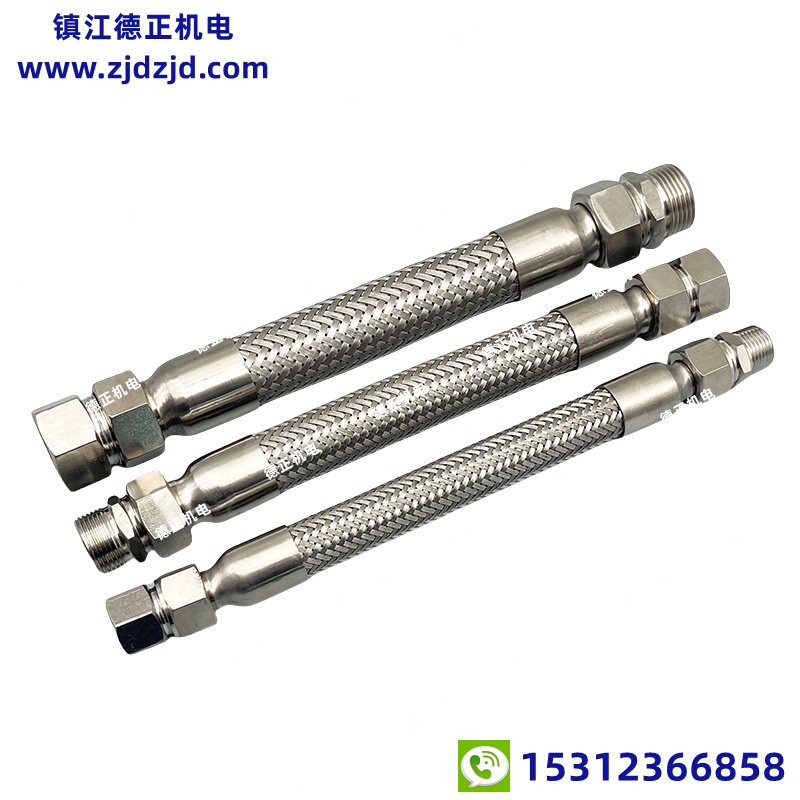

防爆挠性管【全不锈钢】 |
防爆挠性管【全不锈钢】 |
防爆挠性管【全不锈钢】 |
防爆挠性管【全不锈钢】 |
|
|
|
|

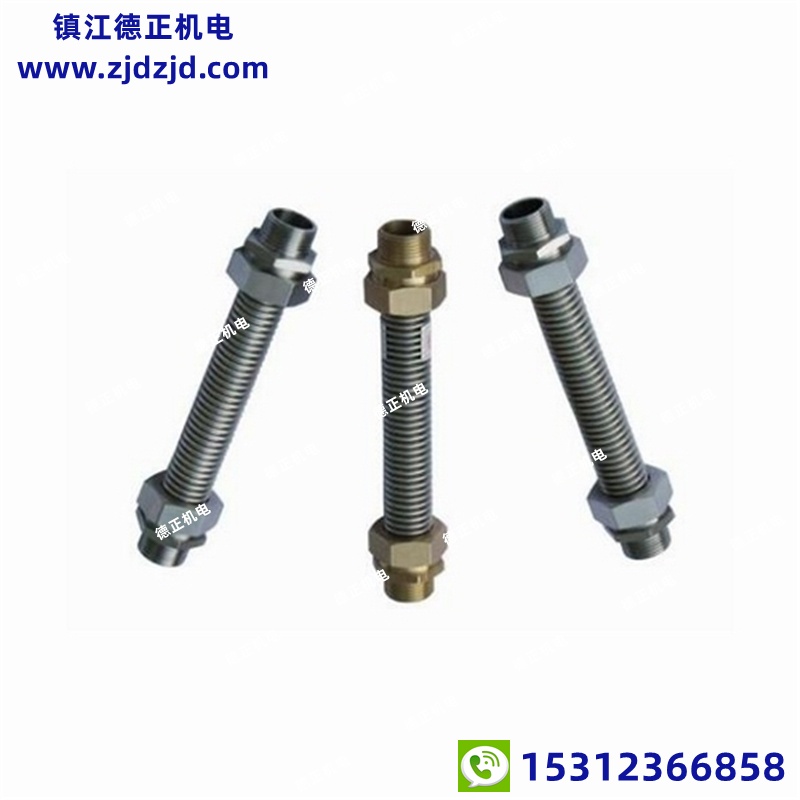

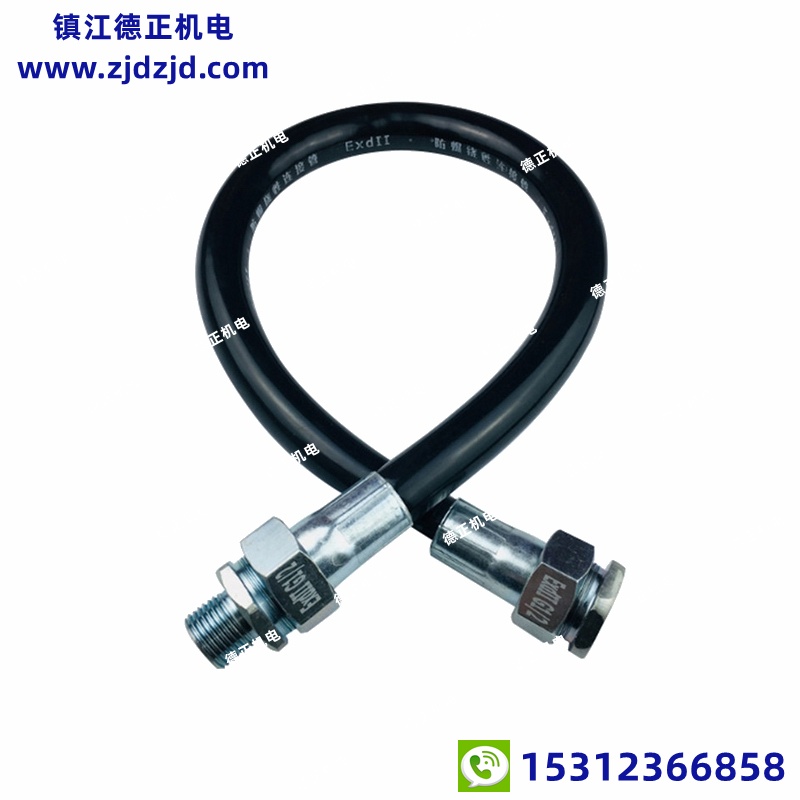

隔爆型防爆挠性管 |
隔爆型防爆挠性管 |
法兰式防爆挠性管 |
法兰式防爆挠性管 |
|
|
|
|
不锈钢金属软管 |

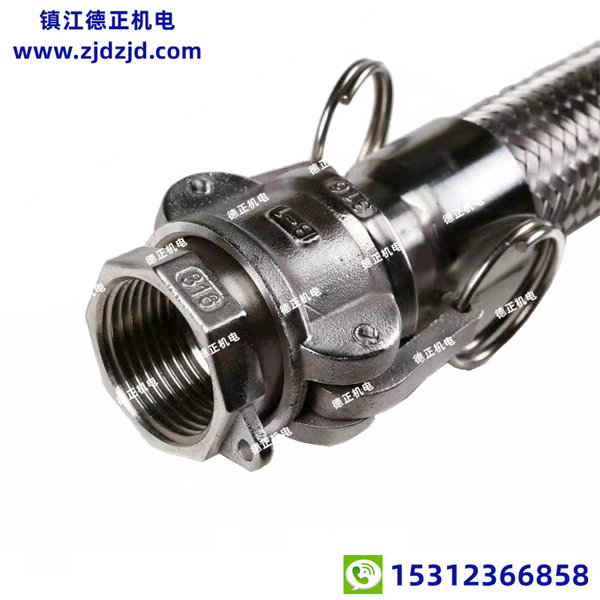

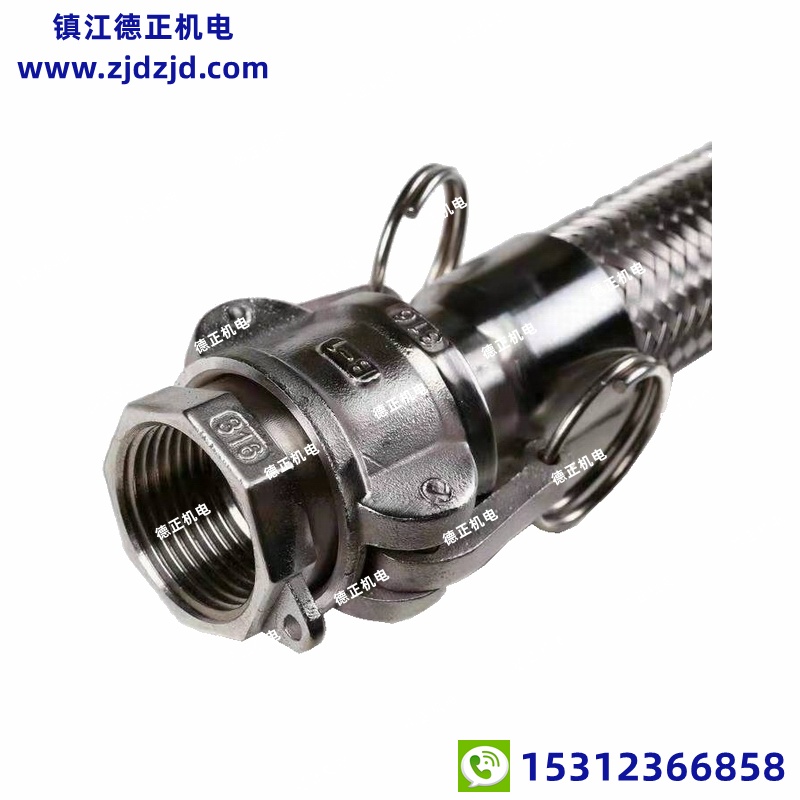

不锈钢金属软管【快接头】 |

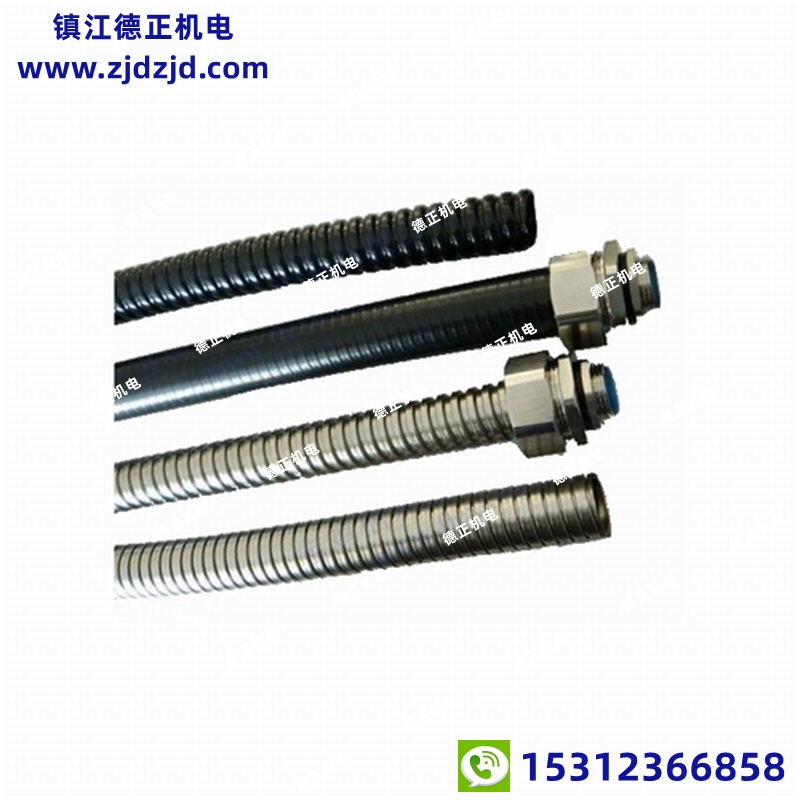

防尘防水挠性管 |
金属软管 金属软管接头 |
| ▎防爆挠性管产品说明 |

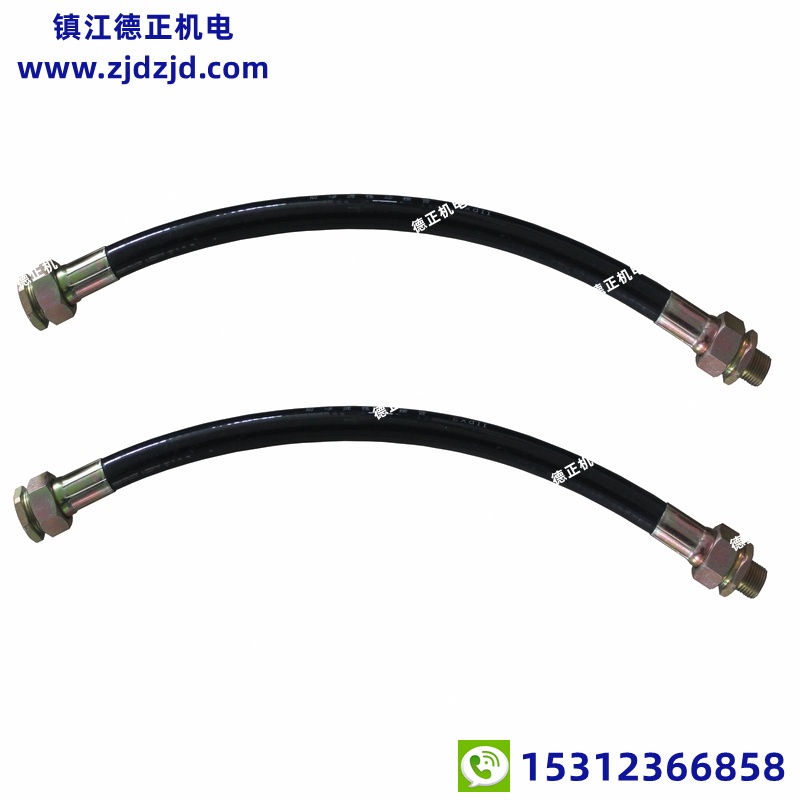

增安型防爆挠性管 |
增安型防爆挠性管适用于爆炸、危险的Q-2级场所。增安型防爆挠性管作为防爆电气设备进线连接保护管，如防爆电机、自动化仪表工程线路安装以及钢管布线弯曲难度较大的地方，广泛的应用于化工、石油、电力、轻工、机械、矿产等行业。
增安型防爆挠性管由内外螺纹接头、金属软管、护套组成。具有耐油、耐酸、耐磨、耐腐蚀性、耐老化、防尘防水、阻燃、挠性好等优点。 |
隔爆型防爆挠性管 |
隔爆型防爆挠性管适用于有爆炸性混合物的Q-1级场所，作为防爆电气设备的进出线连接软管，如防爆电机、自动化仪表工程线路安装（电动变送器、电接压力计或压力开关、热电阻、热电偶等）以及钢管布线弯曲难度较大的地方。拆装方便灵活，具有良好的防爆、阻燃性能，能保证多次拆装时的密封性，连接管的所有外露金属零部件全部经过电镀处理，外表美观，防锈蚀能力强。 |
增安型普利卡防爆挠性管 |
普利卡防爆挠性管由防爆接头、普利卡管、护套组成。产品质量优良,使用方便,寿命长,安全可靠，是新一代防爆可挠金属电线保护套管。产品适用于爆炸性气体环境、粉尘场所,作为防爆电机、电器、仪器、仪表设备进出线连接的保护套管,对钢管配线弯曲难度大,配管困难的地方安装使用方便。 |
隔爆型普利卡隔爆挠性管 |
普利卡隔爆挠性管由防爆接头、普利卡管外加不锈钢编织网、护套组成。产品质量优良,使用方便,寿命长,安全可靠。产品适用于爆炸性气体环境、粉尘场所,作为防爆电机、电器、仪器、仪表设备进出线连接的保护套管,对钢管配线弯曲难度大,配管困难的地方安装使用方便。 |
|
NGe 增安型防爆扰性连接管 |
规格型号 |
连接管内径 |
连接螺纹尺寸 |
常规长度 |
备 注 |
英制螺纹 |
公制螺纹 |
NGe 13x700 |
13 |
G1/2" |
M20x1.5 |
700 |
扰性管长度及
两端连接螺纹
可以根据客户
实际需求确定 |
NGe 13x700 |
13 |
G1/2" |
M22x1.5 |
700 |
NGe 20x700 |
20 |
G3/4" |
M24x1.5 |
700 |
NGe 20x700 |
20 |
G3/4" |
M27x1.5 |
700 |
NGe 25x700 |
25 |
G1" |
M32x1.5 |
700 |
NGe 32x1000 |
32 |
G1.1/4" |
M40x1.5 |
1000 |
NGe 38x1000 |
38 |
G1.1/2" |
M50x1.5 |
1000 |
NGe 50x1200 |
51 |
G2" |
M60x1.5 |
1200 |
NGe 64x1200 |
64 |
G2.1/2" |
M75x1.5 |
1200 |
NGe 75x1400 |
75 |
G3" |
M90x1.5 |
1400 |
|
NGd 隔爆型防爆挠性连接管 |
规格型号 |
连接管内径 |
连接螺纹尺寸 |
常规长度 |
备 注 |
英制螺纹 |
公制螺纹 |
NGd 13x700 |
13 |
G1/2" |
M20x1.5 |
700 |
扰性管长度及
两端连接螺纹
可以根据客户
实际需求确定 |
NGd 13x700 |
13 |
G1/2" |
M22x1.5 |
700 |
NGd 20x700 |
20 |
G3/4" |
M24x1.5 |
700 |
NGd 20x700 |
20 |
G3/4" |
M27x1.5 |
700 |
NGd 25x700 |
25 |
G1" |
M32x1.5 |
700 |
NGd 32x1000 |
32 |
G1.1/4" |
M40x1.5 |
1000 |
NGd 38x1000 |
38 |
G1.1/2" |
M50x1.5 |
1000 |
NGd 50x1200 |
51 |
G2" |
M60x1.5 |
1200 |
NGd 64x1200 |
64 |
G2.1/2" |
M75x1.5 |
1200 |
NGd 75x1400 |
75 |
G3" |
M90x1.5 |
1400 |
|
| ▎防尘防水挠性管/金属软管产品说明 |
防尘防水挠性连接管 |
NGz防尘型挠性连接管为阻燃包塑金属软管，适用于非爆炸要求的场所，特别适用于钢管布线难度大，配管困难的地方，以及有灰尘、油水多或油水飞溅、震动的地方作为防尘、防水、防腐蚀性电器的进出线连接。其结构特点是将镀塑金属软管与接头体内的卡套状产品相配合，再配上橡胶密封圈，密封性能可靠。该产品结构合理，外形美观，连接方便，使用寿命长等优点。 |
|
NGz 防尘防水挠性连接管 |
规格型号 |
连接管内径 |
连接螺纹尺寸 |
常规长度 |
备 注 |
英制螺纹 |
公制螺纹 |
NGz 13x700 |
13 |
G1/2" |
M20x1.5 |
700 |
扰性管长度及
两端连接螺纹
可以根据客户
实际需求确定 |
NGz 13x700 |
13 |
G1/2" |
M22x1.5 |
700 |
NGz 20x700 |
20 |
G3/4" |
M24x1.5 |
700 |
NGz 20x700 |
20 |
G3/4" |
M27x1.5 |
700 |
NGz 25x700 |
25 |
G1" |
M32x1.5 |
700 |
NGz 32x1000 |
32 |
G1.1/4" |
M40x1.5 |
1000 |
NGz 38x1000 |
38 |
G1.1/2" |
M50x1.5 |
1000 |
NGz 50x1200 |
51 |
G2" |
M60x1.5 |
1200 |
NGz 64x1200 |
64 |
G2.1/2" |
M75x1.5 |
1200 |
NGz 75x1400 |
75 |
G3" |
M90x1.5 |
1400 |
NGz 100x2000 |
100 |
G4" |
M110x2.0 |
2000 |
|
|
|
|
